Mullite সংশ্লেষণ

মুলাইটের সংশ্লেষণ পদ্ধতিগুলিকে সিন্টারিং পদ্ধতি এবং বৈদ্যুতিক গলানোর পদ্ধতিতে ভাগ করা যায়। কাঁচামাল তৈরির পদ্ধতি অনুসারে সিন্টারিং পদ্ধতিকে শুকনো পদ্ধতি এবং ভেজা পদ্ধতিতে ভাগ করা যায়। শুষ্ক পদ্ধতি হল উপাদানগুলিকে একত্রে পিষে তারপর বল বা কম্প্যাক্ট চাপার পর ঘূর্ণমান ভাটা বা টানেল ভাটায় পুড়িয়ে ফেলা। ভেজা প্রক্রিয়া হল যৌগিক উপাদানগুলিকে জলের সাথে স্লারিতে পিষে, তারপরে টিপুন এবং ফিল্টার করে কাদা কেকে ডিহাইড্রেট করা, এবং ভ্যাকুয়াম স্কুইজ কাদাকে কাদা বিভাগে বা কাদা ফাঁকা করে এবং তারপরে পুড়িয়ে ফেলা।
বৈদ্যুতিক গলানোর পদ্ধতি হল চাপ চুল্লিতে যৌগিক উপাদান যোগ করা, চাপ দ্বারা গঠিত উচ্চ তাপমাত্রায় গলে যাওয়া, স্ফটিক শীতলকরণ, প্রাকৃতিক কাঁচামাল (যেমন বক্সাইট ইত্যাদি) ব্যবহার করে সরাসরি চূর্ণ করা যায়।<1.5mm particles without grinding, and then mixed with other powdered raw materials in the mixer evenly.
sintering দ্বারা mullite সংশ্লেষণ সাধারণত 1650 ~ 1700 ডিগ্রী বাহিত হয়. সিন্টারিং দ্বারা মুলাইটের সংশ্লেষণকে প্রভাবিত করে এমন প্রধান কারণগুলি হল কাঁচামালের বিশুদ্ধতা, কাঁচামালের সূক্ষ্মতা এবং ক্যালসিনেশন তাপমাত্রা। সিন্টারিং পদ্ধতিতে লেনাইটের সংশ্লেষণ মূলত Al2O3 এবং SiO2 এর মধ্যে কঠিন ফেজ বিক্রিয়ার উপর নির্ভর করে, তাই কাঁচামালের বিচ্ছুরণ উন্নত করা একই ফেজ বিক্রিয়ার প্রক্রিয়াকে ত্বরান্বিত করবে। বিশেষ করে, কণা<8μm have a great effect on the formation and sintering of synthetic mullite. It can be seen that the full mixing and fine grinding of raw materials is an important process condition to promote the solid phase of the synthesis of mullite. Mullite generally begins to form at 1200 ° C and ends at 1650 ° C. At this time, it is micro-grained, and the crystallization develops well when the temperature exceeds 1700℃. It can be seen that the combustion temperature directly affects the formation and crystal development of mullite. Therefore, heating to a certain firing temperature and extending a certain holding time are necessary conditions for the synthesis of mullite. The purity of the raw materials used to synthesize mullite is very strict, and a small amount of impurities will reduce the content of mullite.

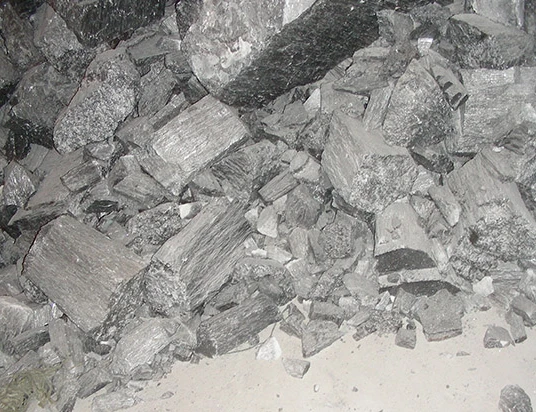

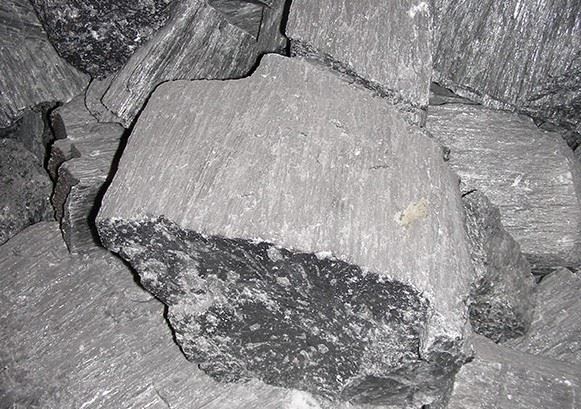

শিল্প উৎপাদনে, বিভিন্ন ধরনের অমেধ্য আনা অনিবার্য, যেমন Fe2O3, TiO2, CaO, MgO, Na2O, K2O, যার মধ্যে সবচেয়ে ক্ষতিকর হল Na2O এবং K2O, যা মুলাইট গঠনে বাধা দেয় এবং উৎপাদনের দিকে পরিচালিত করে। সিলিকা সমৃদ্ধ কাচের পর্যায়গুলির একটি বড় সংখ্যা, mullite বিষয়বস্তু হ্রাস. Fe2O3 মুলাইট ফসিলাইজেশন প্রক্রিয়াকে ধীর করে দেয় এবং কাচের পর্যায়গুলির সংখ্যা বৃদ্ধি করে। যখন অল্প পরিমাণে TiO2 বিদ্যমান থাকে, তখন TiO2 এর উপাদানটি খুব বেশি হলে, TiO2 এর উপাদানটি খুব বেশি হলে, এটি একটি কঠিন সমাধান তৈরি করতে মুলাইট অক্ষরে প্রবেশ করে, মুলাইট এবং স্ফটিক বিকাশ এবং বৃদ্ধির প্রচার করে। ইলেক্ট্রোমেল্টিং মুলাইট একটি আর্ক ফার্নেসে যৌগ গলিয়ে এবং গলিত মুলাইটকে ঠান্ডা করে প্রস্তুত করা হয়। ক্রিস্টালাইজেশন প্রক্রিয়া Al2O3-SiO2 সিস্টেমের ফেজ ডায়াগ্রামের অনুরূপ।

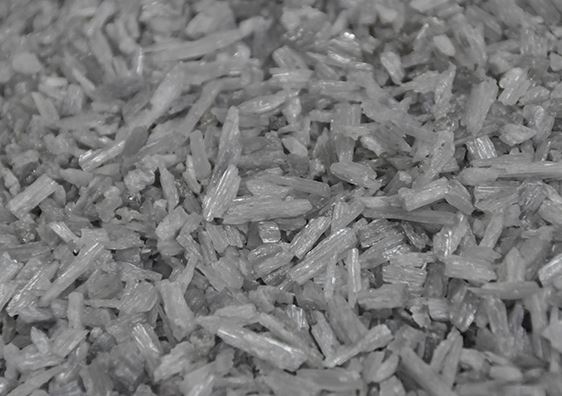

When the Al2O3 of the compound is higher than 71.8% of the theoretical group in mullite, a mullite solid solution with excess Al2O3 is formed, that is, β-mullite, and only when the Al2O3>80% করোন্ডাম ফেজ প্রদর্শিত হবে. ফিউজড মুলাইটের খনিজ ফেজ কম্পোজিশন সাধারণত মুলাইট ক্রিস্টাল এবং গ্লাস ফেজ। sintered mullite এর সাথে তুলনা করে, বড় দানা এবং কম ত্রুটি সহ মিশ্রিত মুলাইট স্ফটিকগুলি ভালভাবে বিকশিত হয় এবং ক্রিস্টালের আকার sintered mullite এর শতগুণ, তাই উচ্চ তাপমাত্রার যান্ত্রিক বৈশিষ্ট্য এবং ক্ষয় প্রতিরোধ তুলনামূলকভাবে ভাল।

গরম ট্যাগ: mullite এর সংশ্লেষণ, mullite নির্মাতারা, সরবরাহকারীদের চীন সংশ্লেষণ
